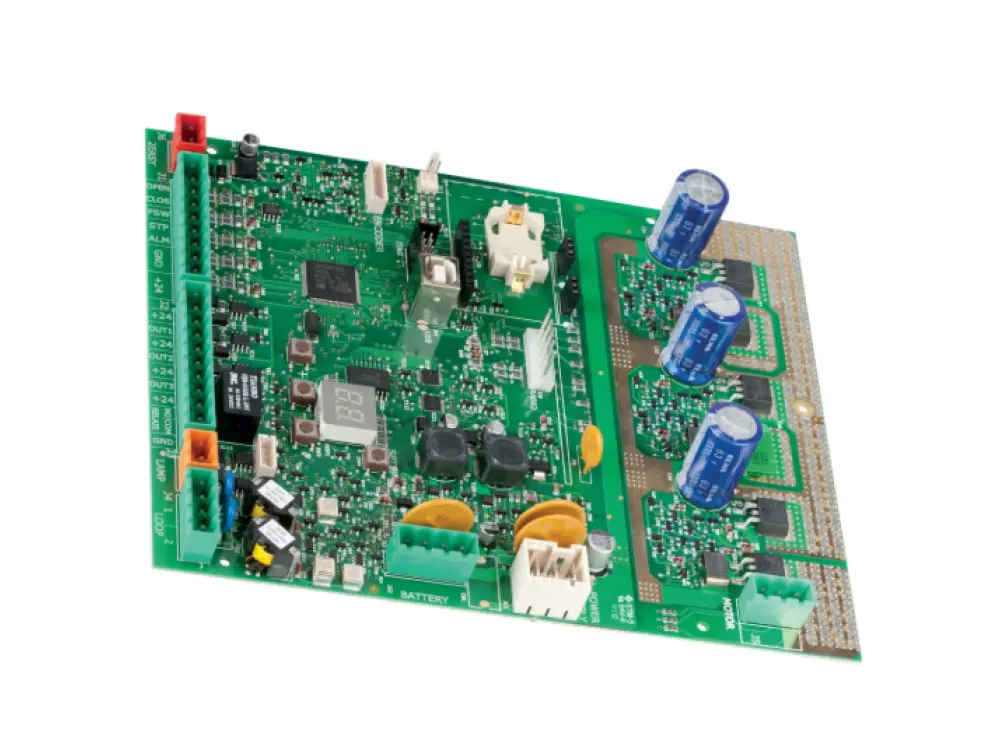

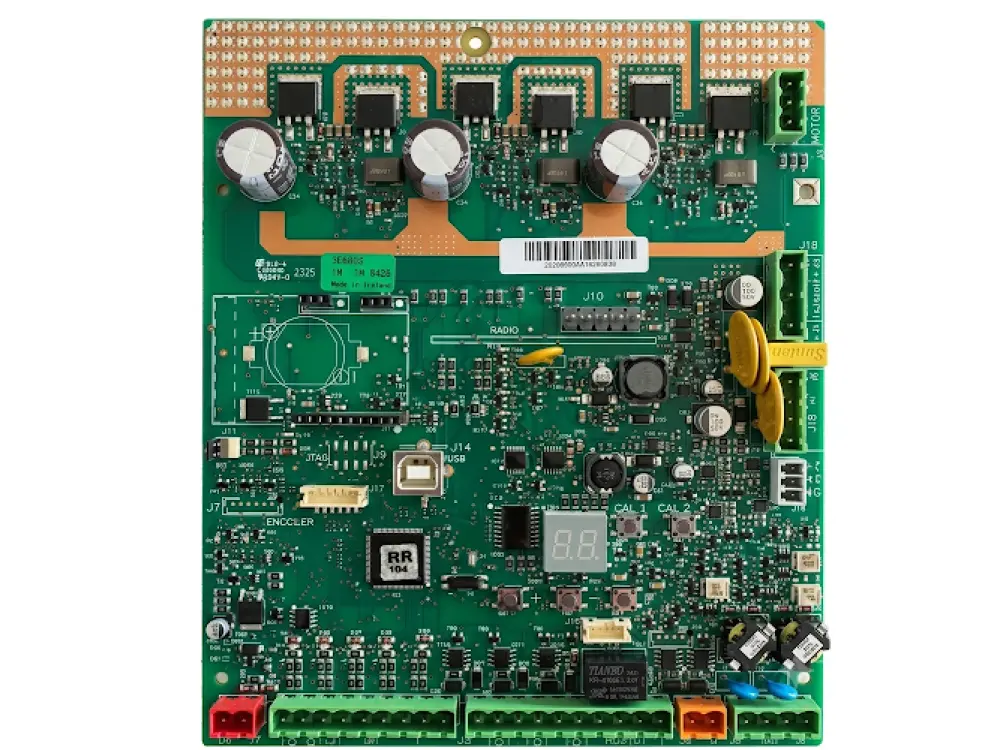

FAAC FAAC E680S E680 63003452 Scheda Centrale Quadro Comando Per B680H Ricambio

FAAC

63003452

8055195063172

E680S

Ambito di utilizzo: Per barriere veicolari 24V Hybrid

• È compatibile con tutte le riceventi 5 pin e, grazie alla tecnologia 2easy, con tutte le fotocellule (anche non BUS).

• Dotata di 2 Loop detector integrati.

CARATTERISTICHE TECNICHE:

Tensione di alimentazione di rete: 220-240V~ 50/60 Hz

Potenza in stand-by: 7 W

Potenza max motore: 240 W

Carico max accessori: 800 mA

Tensione di alimentazione accessori: 24V

Programmazione: N° 3 tasti(+,-,F) e display, 1 tasto setup automatico

Logiche di funzionamento: Automatica, Automatica 1, Semiautomatica, Parcheggio, Parcheggio-Automatica, Condominiale, Condominiale-Automatica, Uomo-presente, Remote, Custom

Funzioni programmabili: Logica, Tempo Pausa, Forza di apertura e chiusura, Velocità di apertura e chiusura, Loop 1 e 2, Prelampeggio, Tempo di lavoro, Sensibilità rilevamento ostacolo, Contacicli per assistenza, Uscita Lamp. spia, Uscita Fail-safe, Uscita di stato, Richiesta assistenza, Uscita illuminazione led sbarra

Tempo di lavoro: Programmabile (da 0 a 4,1 min)

Tempo di pausa: Programmabile (da 0 a 4,1 min)

Regolazione forza motore: Programmabile su 50 livelli

Regolazione velocità: Programmabile su 50 livelli

Ingressi in morsettiera: Loop 1, Loop 2, Open, Close, Sicurezze in chiusura, Stop, Emergenza, Alim. 36V, Batteria XBAT, BUS 2easy

Uscite in morsettiera: Lampeggiatore 24V, Motore Brushless, Alimentazione accessori 24V

Connettore rapido: Encoder, Sensore sganciamento sbarra, Lampeggiatore semaforico integrato, USB (per aggiornamento firmware), Innesto scheda a 5pin MINIDEC, DECODER, Ricevente RP/RP2

Detector integrato 2 canali indipendenti: Autocalibrazione real time, Sensibilità indipendente dalla geometria delle spire, Regolazione della frequenza di lavoro delle spire, Messaggio di spira occupata con visualizzatore a led, Stato delle spire indirizzabile sulle uscite programmabili

Fusibili di protezione: 4 autoripristinanti

Temperatura ambiente di esercizio: -20°C ÷ +55°C
