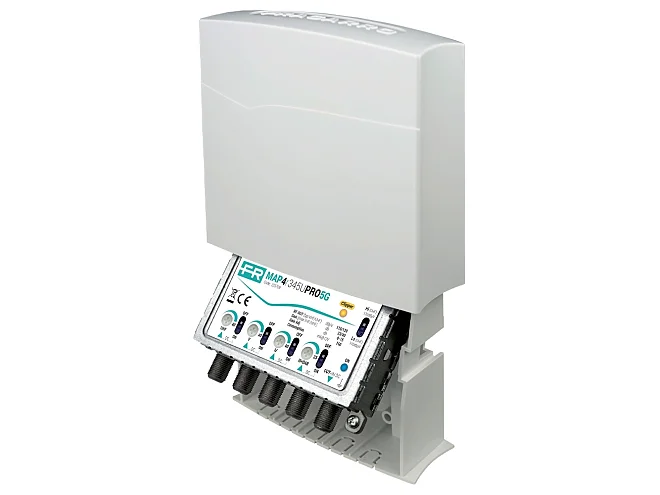

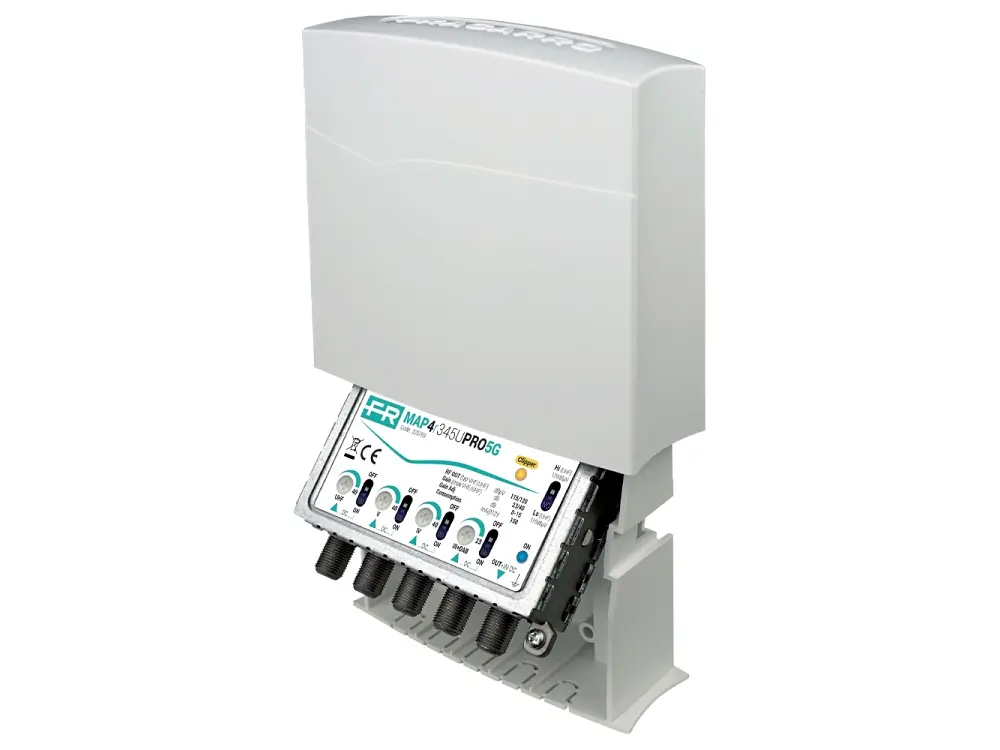

Fracarro Fracarro MAP4r345UPRO5G/ 223772 MAP4r345UPRO5G/ AMP4i 3+D,4,5,U 23/40dB
Codice: 223772
EAN: 8016978106332
Puoi pagare con
Descrizione prodotto
Marca: Fracarro
Modello: MAP4r345UPRO5G/
Codice prodotto: 223772
EAN: 8016978106332
Amplificatore con 4 ingressi (III+DAB, IV, V, UHF) da palo con guadagno 40dB e livello di uscita fino a 110dBµV o 120dBµV in banda UHF selezionabile, amplificazioni separate VHF/UHF, regolazioni del guadagno (0-15dB) indipendenti per ogni ingresso e bassa figura di rumore. Taratura speciale nelle frequenze di taglio tra banda IV e banda V e filtro 5G 694MHz integrato.
Caratteristiche tecniche
• Filtro integrato 5G a 694MHz per garantire alle connessioni maggior protezione alle intemperie rispetto a un filtro esterno.
• Innovativo selettore HI/Low che permette di regolare il massimo livello di segnale di uscita UHF su due livelli differenti: 110dBµV e 120dBµV.
• Tecnologia CLIPPER: sistema esclusivo che limita il guadagno della banda UHF del dispositivo per garantire il massimo livello di uscita RF disponibile e ridurre al minimo l'intermodulazione; è presente un LED che si accende quando questo controllo si attiva.
• RED Compliant: ogni modello rispetta gli obblighi normativi riguardanti lo Spettro Radio la Compatibilità Elettromagnetica e la Sicurezza enunciati nelle recenti direttive europee.
• Telaio in pressofusione in ZAMA con coperchi metallici per una altissima schermatura ai disturbi (LTE Free).
• La campana protettiva da esterno in ABS è dotata di una apertura a slitta e sistema di basculamento della sezione di amplificazione, per rendere più facile il lavoro dell'installatore.
• Selettore per l'inserimento della tele-alimentazione sull'ingresso UHF, oppure sull'ingresso V+U in funzione del modello.
• Led di stato per la corretta alimentazione e fascetta di fissaggio adatta per pali con diametro fino a 60mm.
• Modello a taratura speciale: per questi modelli è necessario specificare il taglio tra banda IV e V in fase d'ordine, a scelta tra 30/31, 31/33, 40/42 e 41/43; nei modelli standard la banda IV comprende i canali E21-E35 e la banda V comprende i canali E36-E48.
Codice: 223772
Numero ingressi: 4
Ingressi: III+DAB, 4, 5, UHF
Frequenza III, DAB (MHz): 174 - 240
Frequenza IV (MHz): 470 - tar
Frequenza V (MHz): tar - 694
Frequenza UHF (MHz): 470 - 694
Guadagno (dB): III+DAB: 23; IV: 40; V: 40; UHF: 40
Regolazione guadagno (dB): III+DAB: 15; IV: 15; V: 15; UHF: 15
Figura rumore tipica (dB): III+DAB: 7; UHF: 5
Numero uscite: 1
Livello uscita (dBµV): III+DAB: 115; UHF: 120
Connettori: F femmina
Clipper: Si
Filtro: 5G
Caratteristiche generali
Tensione alimentazione (V): 12
Assorbimento (mA): 150 @12V
Impedenza (Ω): 75
Temperatura lavoro (°C): Da -10 a +55
Protezione: IP43
Conformità: EN62368-1:2014/AC:2015; EN50083-2:2012/A1:2015
