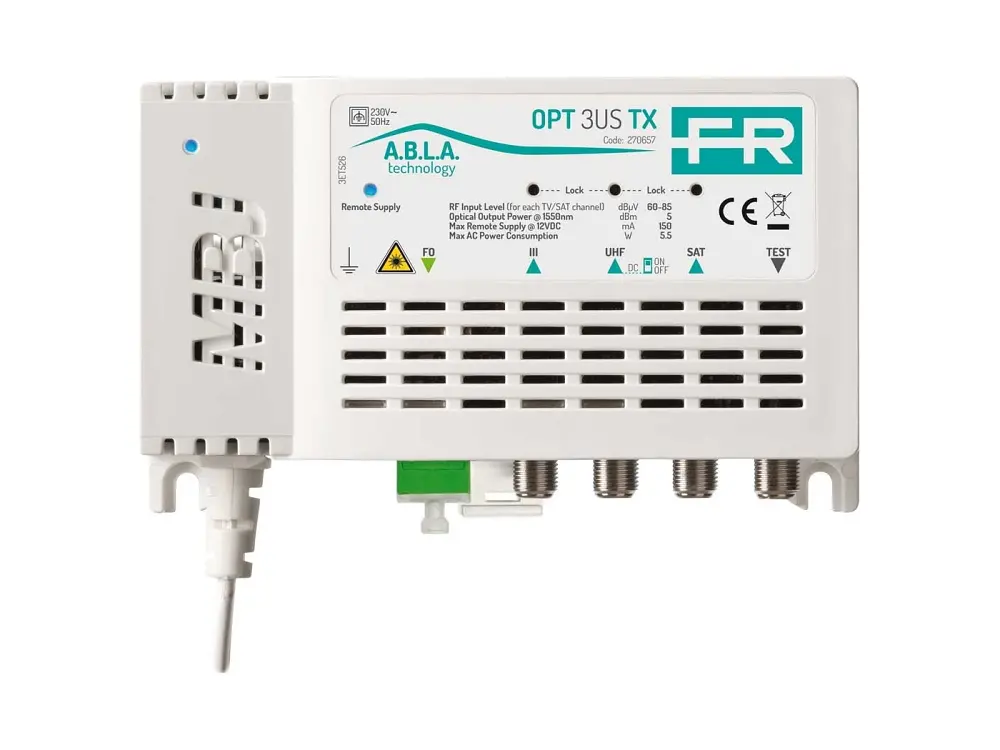

Fracarro Fracarro OPT 3US TX 270657 OPT 3US TX OPT-MBJ-TX 3i 3,U,SAT
Codice: 270657
EAN: 8016978103676
Puoi pagare con
Descrizione prodotto
Marca: Fracarro
Modello: OPT 3US TX
Codice prodotto: 270657
EAN: 8016978103676
Trasmettitore ottico OPT-MBJ a tre ingressi per la distribuzione dei segnali di banda 3, UHF e una intera banda IF-IF su una singola fibra. Livello ottico di uscita pari a 5dBm con laser a lunghezza d'onda 1550nm. Dimensioni 135x82x39mm.
Caratteristiche tecniche
• OPT 3US TX: Fino a 20dB di attenuazione ottica gestibile (rapporto di divisione superiore a 1:32 sulla distribuzione P.O.N.) se il TX viene utilizzato insieme al ricevitore OPT-RX.
• A.B.L.A. Technology: questo sistema esclusivo FRACARRO consente di mantenere il livello ottico corretto tramite degli speciali circuiti elettronici indipendenti, anche se il livello di ingresso RF di ciascun ingresso cambia.
• LED di stato A.B.L.A. dedicati.
• Amplificazione separata: il nuovo trasmettitore ottico OPT-MBJ lavora a "amplificazione separata" e gestione indipendente dei segnali RF di ingresso.
• Guscio protettivo: i trasmettitori e i ricevitori ottici OPT-MBJ sono protetti da una campana protettiva innovativa in materiale ABS non propagante la fiamma (Classe V0).
• Stabilizzazione del livello di uscita ottica anche per variazioni elevate del segnale di ingresso RF.
• Uscita monitor: connettore di uscita RF per monitorare il segnale RF senza scollegare il servizio dalla rete distributiva
• Adatto per il fissaggio su barra DIN standard (con sgancio rapido)
• Basso consumo di corrente
• Led di stato dell'alimentazione.
• Installazione facile e veloce (Plug&Play)
• Alta schermatura contro le interferenze elettromagnetiche
• Connettori SC/APC standard
Codice: 270657
Ingresso RF: 3 x (3, UHF, IF-IF)
Uscita ottica: 1 SC/APC
Ingressi SAT
Larghezza di banda SAT (MHz): 950-2150
Connettori SAT: F Femmina
Livello ingresso SAT (dBµV): 60-85 @TP
Perdita riflessione SAT (dB): 8
Ingresso TV
Connettori ingresso TV: F Femmina
Livello ingresso TV (dBµV): 60-85 @MUX
Banda frequenze TV (MHz): 174-230, 470-790
Perdita riflessione ingresso TV (dB): 8
Uscita TEST
Connettori: F Femmina
Banda frequenze (MHz): 174-230 / 470-790 / 950-2150
Attenuazione connettori (dB): 59 (VHF), 70 (UHF, SAT)
Uscita ottica
Lunghezza onda (nm): 1550
Potenza ottica uscita (dBm): 5
Perdita riflessione ottica (dB): >30
Grado sicurezza: 1M
Caratteristiche generali
Tensione alimentazione (Vdc/A): 184-264 / 50-60
Consumo (W): 5.5
Led: Remote Supply: acceso con Telealimentazione attiva; Lock: acceso con segnale nel range A.B.L.A.
Temperatura lavoro (°C): Da -10 a +55
Conformità: EN62368-1:2014/AC:2015; EN50083-2:2012/A1:2015
