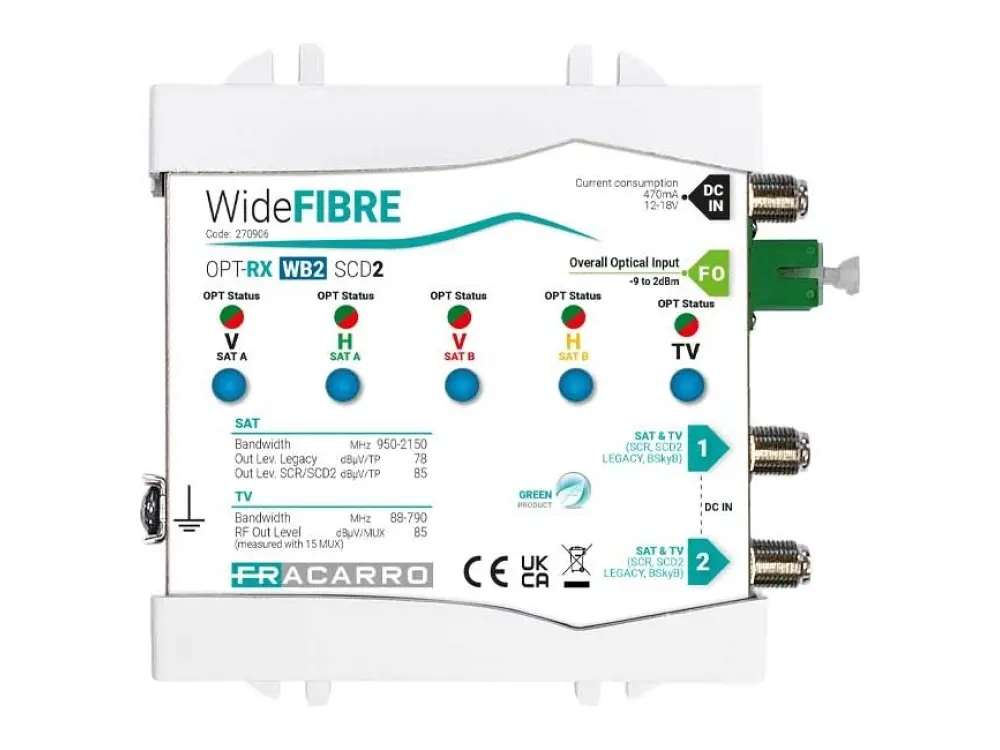

Fracarro Fracarro OPT-RX WB2 SCD2 270906 OPT-RX WB2 SCD2 RX OTTICO WB2 SCD2/dSCR
Codice: 270906
EAN: 8016978108688
Puoi pagare con
Descrizione prodotto
Marca: Fracarro
Modello: OPT-RX WB2 SCD2
Codice prodotto: 270906
EAN: 8016978108688
Ricevitore Wide Fibre che converte il segnale ottico proveniente dal trasmettitore OPT-TX WB2 in segnale coassiale; dispone di 2 uscite SCD2 multistandard (SCR/dCSS/dSCR-BSkyB e legacy) con il segnale TV miscelato.
La soluzione Wide Fibre consente di distribuire i segnali di due parabole e l'intera banda TV, comprensiva dei segnali radio FM e DAB.
Il ricevitore è dotato di 5 foto diodi distinti in grado di gestire separatamente le 4 polarità wideband e il segnale TV ed utilizzano la tecnologia CWDM (Coarse Wavelength Division Multiplexing) per demiscelare le diverse lunghezze d'onda.
Caratteristiche tecniche
• Doppio satellite, TV, DAB e FM
• Dimensioni estremamente compatte
• Nessuna regolazione e AGC integrato per la massima stabilità del segnale RF di uscita
• Ricevitore SCD2 multi-standard (SKY Q, BSkyB, SCR, Legacy) con alimentazione dai set-top-box oppure tramite il connettore DC dedicato per collegare un alimentatore esterno
• Indicazioni LED per ciascuna uscita per una diagnostica rapida delle funzionalità principali
• Range ottico esteso (da -5dBmo a -16dBmo) per una massima qualità con splitting ottico 1x64
• Lunghezza ottica dedicata a ciascuna polarità wideband satellitare e al segnale TV
• Alimentatore ausiliario consigliato: PSU1508F (287760)
Codice: 270906
Ingresso ottico
Ingresso ottico: 1 x SC/APC
Connettore ingresso ottico: 1 x SC/APC
Lunghezza onda input (nm): 1310 (SatA V), 1330 (SatA H), 1350 (SatB V), 1370 (SatB H), 1550 (TV)
Potenza ottica ingresso (dBm): da -16 a -5 (per ciascuna lunghezza d'onda);da -9 a 2 (totale)
Uscita RF
Tipo connettori: F Femmina
Uscite: 2 per servire fino a 32 utenti dCSS (multistandard SCR/SCD2/dSCR(BSkyB) e legacy)
Livello di uscita TV
8 dBmo 16 transponder (dBµV): 85
Livello di uscita SAT
8 dBmo (dBµV): 77
14dBmo (dBµV): 77
Caratteristiche generali
Tensione alimentazione (V): 12-18
Assorbimento corrente (mA): 430@12V
Led: Led di segnalazione livello ottico; Verde: livello ottico nel range corretto; Arancione: livello ottico inferiore al range operativo; Rosso: livello ottico superiore al range operativo
Temperatura lavoro (°C): Da -10 a +55
Temperatura stoccaggio (°C): Da -40 a +70
Conformità: EN50083-2:2012/A1:2015
