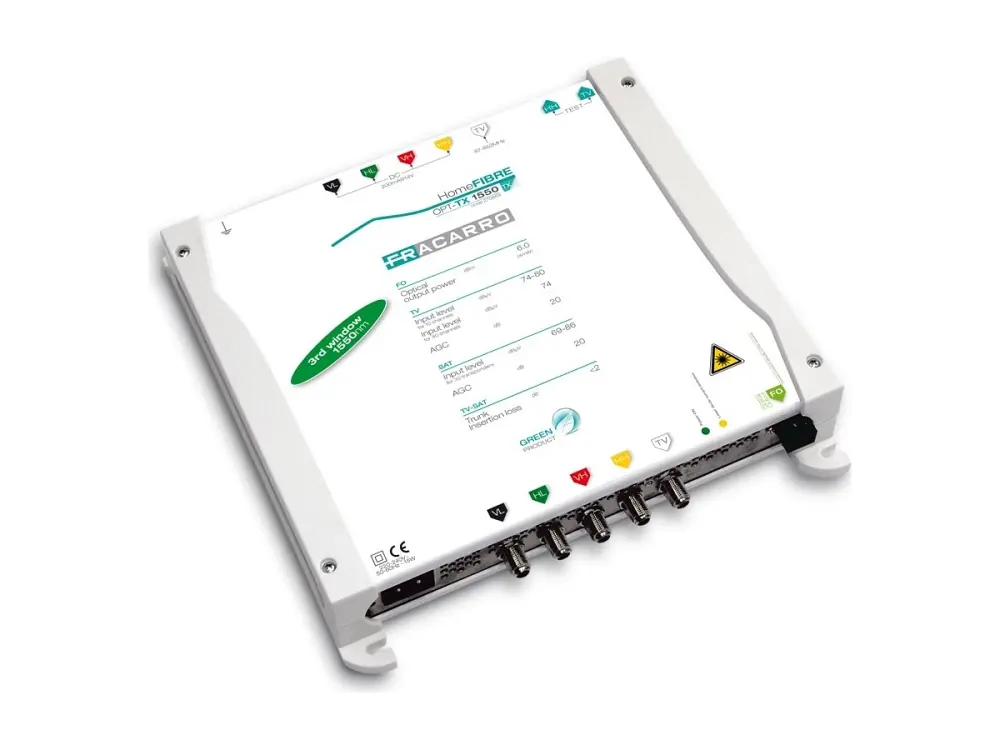

Fracarro Fracarro OPT-TX 1550 270669 OPT-TX 1550 TX Ottico TV-SAT 1550nm
Codice: 270669
EAN: 8016978096503
Puoi pagare con
Descrizione prodotto
Marca: Fracarro
Modello: OPT-TX 1550
Codice prodotto: 270669
EAN: 8016978096503
L'innovativa soluzione Home Fiber Fracarro è stata progettata per garantire una facile installazione dalla testata fino alla presa a muro. Il sistema utilizza un LNB convenzionale e un sistema parabolico che non richiedono strumenti speciali per il puntamento ottico. Il sistema Home Fiber è in grado di trasportare tutti i segnali satellitari e digitali terrestri attraverso una singola fibra di vetro 9/125. Possono essere collegati eventuali trasmettitori ottici OPT-TX in cascata utilizzando il looptrought RF per una maggiore flessibilità nella progettazione del sistema. Soluzione innovativa che permette di trasmettere l'intera banda TV, comprensiva dei segnali radio, e una intera posizione orbitale su una singola fibra. Trasmettitore ottico adatto a tecnologia CWDM (Coarse Wavelenght Division Multiplexing) per la distrbuzione fino a 4 posizioni orbitali su un'unica fibra. Lunghezza d'onda 1550nm, DFB a 7dBm (dimensioni 230x230x50mm)
Caratteristiche tecniche
• Installazione della parabola di tipo tradizionale
• Trasmettitore dotato di AGC che consente l'utilizzo di parabole di diversi diametri.
• Soluzione Cascata tipica dei sistemi a MSW
• Fino a 21dB ottici d'attenuazione di tratta
• Installazione facile ed intuitiva
• Trasmissione della banda terrestre completa
Codice: 270669
Ingresso RF: 5 (4 SAT + 1 TV)
Uscita ottica: 1 SC/APC
Ingressi SAT
Larghezza di banda SAT (MHz): 950-2150
Connettori SAT: F Femmina
Livello ingresso SAT (dBµV): 69-86
Perdita riflessione SAT (dB): 10
Perdita linea passante SAT (dB): <2
Ingresso TV
Connettori ingresso TV: F Femmina
Livello ingresso TV (dBµV): 80 @10 ch
Banda frequenze TV (MHz): 87-862
Perdita riflessione ingresso TV (dB): 10
Perdita linea passante (dB): 1
Uscita RF
Uscite: 7 (4 SAT + 1 TV + 2 TEST)
Uscita TEST
Connettori: F Femmina
Banda frequenze (MHz): 87-862 / 950-2150
Attenuazione connettori (dB): 59 ogni canale
Perdita riflessione (dB): 10
Uscita ottica
Lunghezza onda (nm): 1550
Potenza ottica uscita (dBm): 8 (±1)
Perdita riflessione ottica (dB): >45
Grado sicurezza: 1M
Caratteristiche generali
Tensione alimentazione (Vdc/A): 184-264 / 50-60
Consumo (W): 15
Led: LED Verde: TX acceso; LED Rosso: troppa corrente nel laser
Temperatura lavoro (°C): Da -5 a +55
Conformità: EN62368-1:2014/AC:2015; EN50083-2:2012/A1:2015
