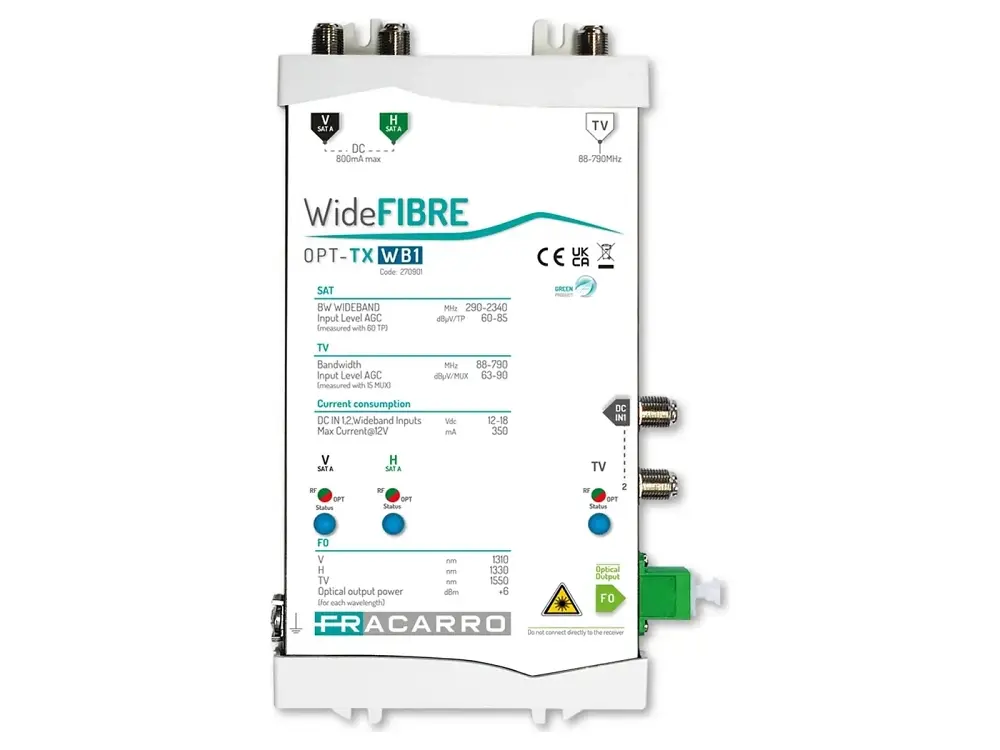

Fracarro Fracarro OPT-TX WB1 270901 OPT-TX WB1 TX OTTICO WIDE (1SAT+TV)
Codice: 270901
EAN: 8016978106516
Puoi pagare con
Descrizione prodotto
Marca: Fracarro
Modello: OPT-TX WB1
Codice prodotto: 270901
EAN: 8016978106516
Trasmettitore Wide Fibre per gestire i segnali RF provenienti da una parabola dotata di LNB wideband (V, H) e da un'antenna digitale terrestre, anche unendo i segnali radio FM e DAB.
L'OPT-TX WB1 è dotato di 3 laser distinti in grado di gestire separatamente le 2 polarità wideband e il segnale TV ed utilizza la tecnologia CWDM (Coarse Wavelength Division Multiplexing) per miscelare le diverse lunghezze d'onda e trasmetterle su un'unica fibra ottica monomodale 9/125µm.
Caratteristiche tecniche
• Singolo satellite con LNB wideband e ingresso per segnali TV, DAB e FM
• Dimensioni compatte
• Doppio connettore DC-in per l'alimentazione ridondante per la garanzia della continuità di servizio
• Nessuna regolazione e AGC su tutti gli ingressi coassiali per la massima stabilità di funzionamento
• Laser ottici dedicati ad ogni polarità SAT wideband e per il segnale TV, per avere la massima qualità del segnale RF
• Led di stato per ciascun ingresso per una diagnostica rapida delle funzionalità principali
• Alimentatore incluso nell'imballo; il trasmettitore può essere alimentato anche dagli ingressi V e H
Codice: 270901
Ingresso RF: 3 x (2 x SAT+1 x TV)
Uscita ottica: 1 SC/APC
Ingressi SAT
Larghezza di banda SAT (MHz): 290-2340
Connettori SAT: F Femmina
Livello ingresso SAT (dBµV): 60-85@TP
Perdita riflessione SAT (dB): 6
Ingresso TV
Connettori ingresso TV: F Femmina
Livello ingresso TV (dBµV): 63-90 @MUX
Banda frequenze TV (MHz): 88-790
Perdita riflessione ingresso TV (dB): 6
Uscita ottica
Lunghezza onda (nm): 1310 (SatA V), 1330 (SatA H), 1550 (TV)
Potenza ottica uscita (dBm): 6 (per ciascuna lunghezza d'onda); 10,5 (totale)
Perdita riflessione ottica (dB): >30
Grado sicurezza: 1M
Caratteristiche generali
Tensione alimentazione (V): 12-18
Assorbimento corrente (mA): 350@12V
Led: Verde acceso fisso: segnale RF in ingresso nel corretto range operativo; Verde lampeggiante lento: segnale RF in ingresso troppo basso; Verde lampeggiante veloce: segnale RF in ingresso troppo alto; Rosso acceso fisso: probabile guasto al laser corrispondente
Temperatura lavoro (°C): Da -10 a +55
Temperatura stoccaggio (°C): Da -40 a +70
Conformità: EN62368-1:2014/AC:2015; EN50083-2:2012/A1:2015
