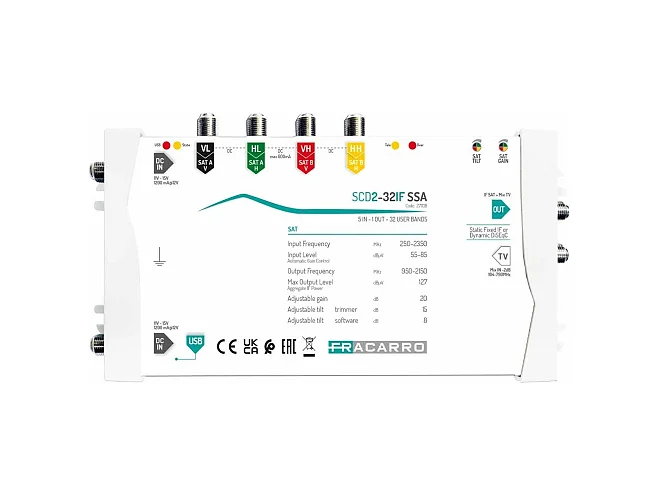

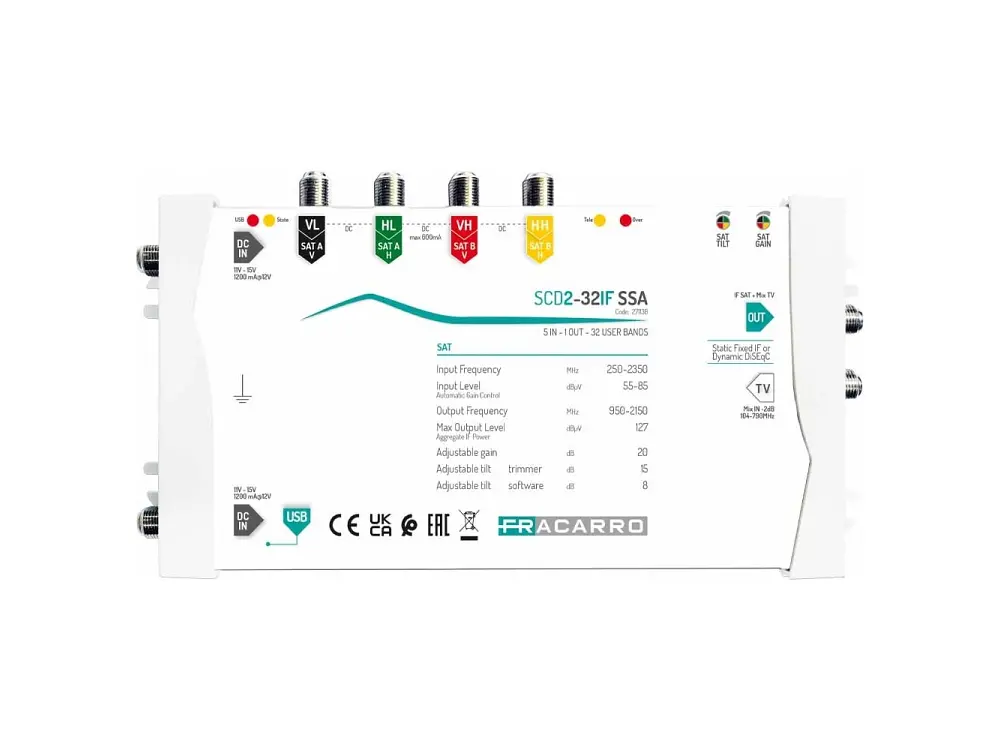

Fracarro Fracarro SCD2-32IF SSA 271138 SCD2-32IF SSA MSW 5IN 1OUT 32IF SS ADJ
Codice: 271138
EAN: 8016978099764
Puoi pagare con
Descrizione prodotto
Marca: Fracarro
Modello: SCD2-32IF SSA
Codice prodotto: 271138
EAN: 8016978099764
Centrale IF-IF compatta per convertire fino a 32 transponder DVB-S/S2 con tecnologia SCD2 (dCSS); 4 ingressi satellite, 1 ingresso TV passivo e 1 derivata miscelata con livello di uscita totale Satellite 127dBuV; regolazione del guadagno Satellite 20dB e regolazione della pendenza Satellite 15dB.
Caratteristiche tecniche
• SCD2-32IF SSA: 4 ingressi Satellite, 1 ingresso TV passivo e 1 derivata miscelata con: livello di uscita totale Satellite 127dBuV; si possono servire prese che distano fino a 150 metri dalla centrale di testa; regolazione del guadagno Satellite 20dB e regolazione della pendenza Satellite 15dB.
• Controllo Automatico del Guadagno (CAG): mantiene un adeguato livello di uscita anche quando varia la potenza dei transponder in ingresso (da 55dBuV a 85dBuV).
• Compatibile sia con LNB tradizionale (UX-QT LTE) che con LNB di tipo Wideband (UX-WB LTE) per gestire le 4 polarità di un satellite con soli due cavi.
• Universal standard: compatibili sia con le frequenze SCR/SCD e SCD2 usate da SKY e Tivùsat, sia con lo standard inglese dSCR UK.
• LED di monitoraggio di: funzionamento del pezzo, connessione alla porta USB, corretta accensione del prodotto e presenza di telealimentazione e della eventuale presenza di cortocircuito in ingresso.
• In configurazione isofrequenza; il prodotto può essere utilizzato anche per equalizzare e amplificare un'intera polarità satellite.
• Modalità Fixed (IF-IF) o Dynamic (pilotandoli dai comandi DiSEqC del decoder SCR o SCD2).
• Pendenza configurabile del segnale generato (fino a 8dB, che si aggiungono ai 15dB nel modello SCD2-32IF SSA) in modo tale da compensare la perdita dei cavi nella distribuzione.
• Doppia porta di alimentazione per poter offrire maggior robustezza all'impianto.
• Alimentatore esterno PSU1430F (14V, 3A) incluso nella confezione
• Dimensioni compatte, soprattutto se confrontate con quelle di un'equivalente centrale IF-IF a 32 filtri programmabili.
• SW di configurazione da PC gratis sul sito, per definire attraverso la porta USB: le frequenze di ingresso, di uscita e gli altri parametri di configurazione della centrale (livello, tilt, ...).
Codice: 271138
Ingressi: 4 SAT, 1 TV
Uscite: 1 SAT + TV
Numero transponder uscita: 32
SAT
Larghezza di banda SAT (MHz): 250-2350
Regolazione guadagno (dB): 20
Regolazione pendenza SAT (dB): 15
Regolazione pendenza per transponder (dB): 8 (via SW)
Dinamica CAG (dBµV): 55-85
Massimo livello ingresso SAT (dBµV): 97
Max livello uscita SAT per transponder (dBµV): 112
Massimo livello uscita tono SAT (dBµV): 107
Massimo livello uscita SAT (dBµV): 127
TV
Banda passante TV (MHz): 114-790
Perdita passaggio TV (dB): -2
Derivata
Modalità funzionamento: IF-IF Statica / SCR / SCD2 (dCSS)
Banda passante SAT (MHz): 950-2150
Larghezza banda per transponder SAT (MHz): 20-60
Precisione frequenza SAT (kHz): < 50
Standard commutazione: DiSEqC-SCIF 1° e 2° generazione (SCD / SCD2) SCR (EN50494) e SCD2 (EN50607)
Consumo
Tensione alimentazione (Vdc/A): 220-240 / 50-60
Spina alimentazione: 2 con connettori F (la seconda è opzionale, serve solo per dare maggior robustezza all'alimentazione del pezzo)
Assorbimento senza LNB (mA): 600 @12V
Assorbimento con LNB (mA): 1200 @12V
Corrente massima linea SAT (mA): 600 @12V
Caratteristiche generali
Dimensioni alimentatore (mm): 120x72x35
Temperatura lavoro (°C): Da -10 a +55
Isolamento SAT-SAT (dB): >35
Isolamento TV SAT (dB): >25
