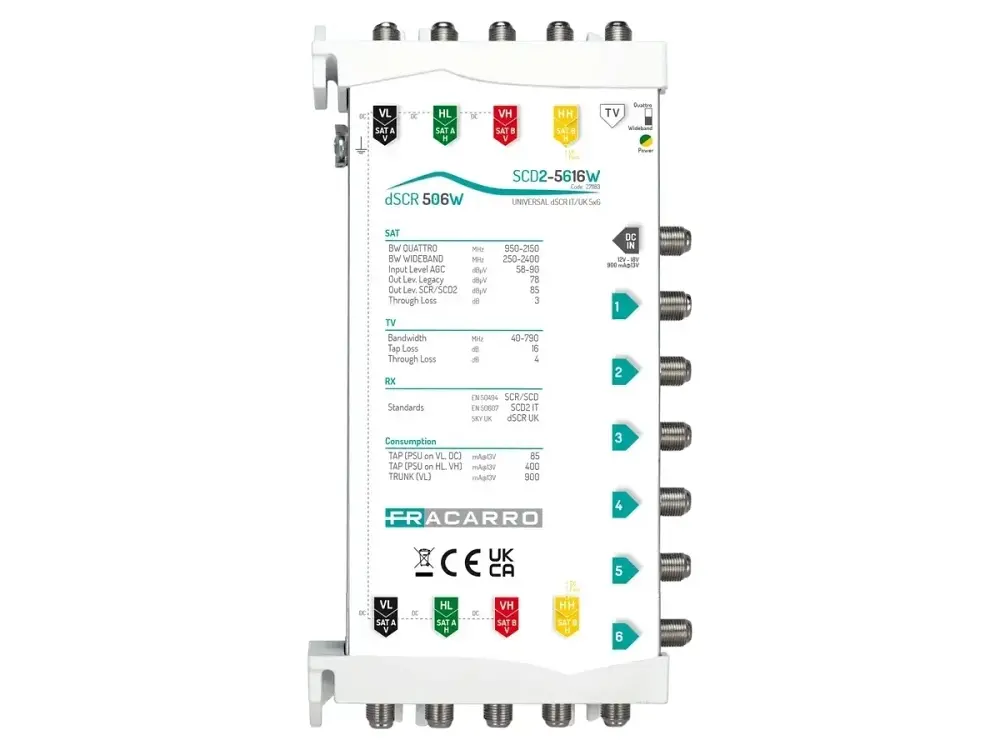

Fracarro Fracarro SCD2-5616W 271183 SCD2-5616W MSW SCD2 5IN WB 6OUT FVM
Codice: 271183
EAN: 8016978104116
Puoi pagare con
Descrizione prodotto
Marca: Fracarro
Modello: SCD2-5616W
Codice prodotto: 271183
EAN: 8016978104116
Multiswitch SCD2 (dCSS) in cascata, 5 ingressi con CAG compatibili anche con LNB Wideband e 6 uscite derivate con 16 frequenze ciascuna e autodetection della modalità di funzionamento, alimentato interamente da connettore DC-IN, da linea VL o da decoder. Frequenze SKY Italia e SKY UK.
Caratteristiche tecniche
• Serie a 4 ingressi Satellite e 1 ingresso TV, 5 uscite di passaggio e 2, 4, 6 o 8 derivate utente, 4 tuner SCR e 12 tuner SCD2 dCSS contemporaneamente per ciascuna uscita.
• Compatibile sia con LNB tradizionale (UX-QT LTE) che con LNB di tipo Wideband (UX-WB LTE) per distribuire le 4 polarità di un satellite con soli due cavi.
• Ingresso TV passivo per miscelare i segnali DTT e Satellite in distribuzione.
• Controllo Automatico del Guadagno (CAG): mantiene un adeguato segnale di uscita (85dBµV) anche quando varia la potenza del segnale di ingresso.
• Autodetection della modalità di funzionamento a seconda del STB collegato alla porta; questo permette di passare da un STB Legacy ad uno SCR o SCD2 senza effettuare alcun intervento sull'impianto. Il multiswitch si avvia automaticamente in modalità Legacy ed effettua lo switch in modalità SCR o SCD2 non appena ne rileva un comando DiSEqC.
• Bassa perdita di passaggio.
• Passaggio DC su tutte le porte satellite per avere la massima compatibilità con gli impianti esistenti.
• FVM Flexible Voltage Management permette di alimentare il multiswitch in diverse modalità senza dover agire su un dip switch.
• Universal standard: compatibili sia con le frequenze SCR/SCD e SCD2 usate da SKY e Tivùsat, sia con lo standard inglese dSCR UK.
• Alimentatore non incluso PSU3001 con inseritore DC su connettore F per alimentare l'LNB, l'eventuale amplificatore di testa e il multiswitch quando il decoder non riesce a sostenere il carico della derivata.
Codice: 271183
Ingressi: 4 SAT, 1 TV
Uscite: 4 SAT, 1 TV
Derivate: 6 per servire fino a 6 utenti Legacy, 24 utenti SCR o 96 utenti SCD2 (dCSS)
SAT
Larghezza di banda SAT (MHz): Quattro: 950-2150; Wideband 250-2400
Dinamica CAG (dBµV): 58-90
Max livello uscita SAT per transponder (dBµV): Legacy: 78, SCR/SCD2 (dCSS): 85
Perdita passaggio (dB): -3
Perdita ritorno SAT (dB): >10
TV
Banda passante TV (MHz): 40-790
Guadagno passivo TV (dB): -16
Perdita passaggio TV (dB): -4
Derivata
Banda passante SAT (MHz): 950-2150
Frequenze SCR (MHz): Standard EN50494 SCR/SCD, EN50607 SCD2 IT e SKY dSCR UK
Consumo
Derivata (mA): PSU su DC-IN o VL: 85@13V; PSU su HL o VH: 400@13V
Tensione alimentazione (V): 12-18
Assorbimento (mA): PSU su DC-IN o VL: 900@13V; HL, VH o HH pass
Caratteristiche generali
Temperatura lavoro (°C): Da -10 a +55
Isolamento SAT-SAT (dB): >25
Modello: SCD2-5616W
Codice prodotto: 271183
EAN: 8016978104116
