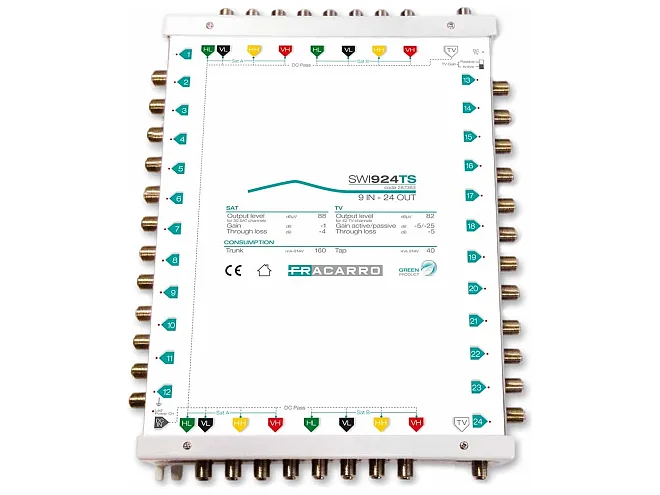

Fracarro Fracarro SWI924TS 287363 SWI924TS MSW CASC 9IN 24OU TV A/P
Codice: 287363
EAN: 8016978097111
Puoi pagare con
Descrizione prodotto
Marca: Fracarro
Modello: SWI924TS
Codice prodotto: 287363
EAN: 8016978097111

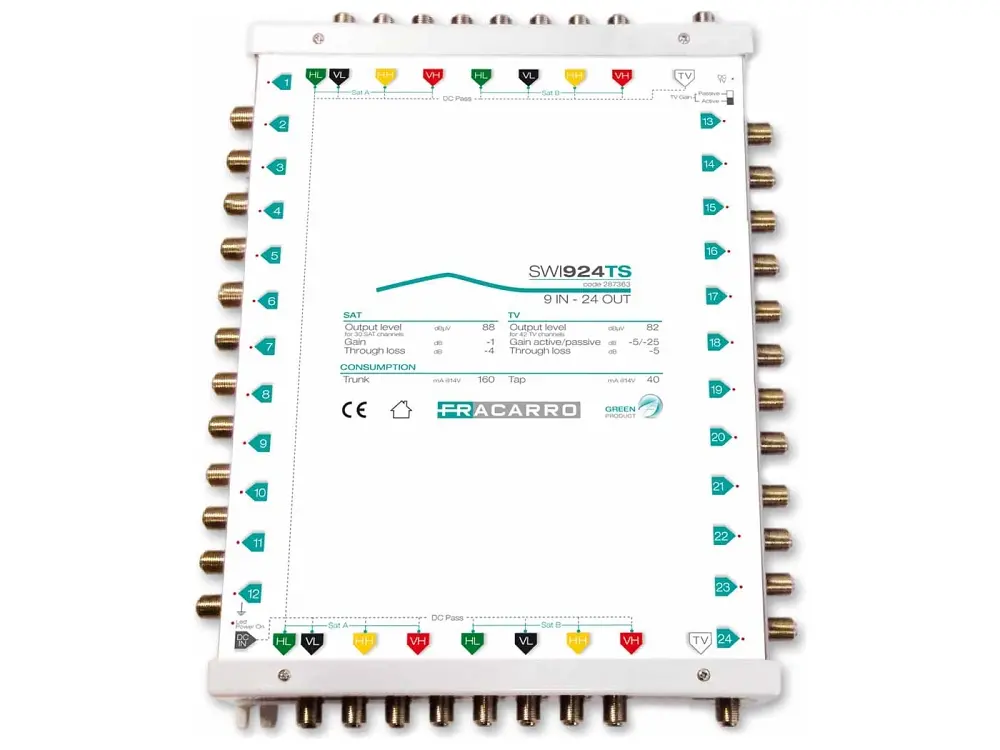

Multiswitch in cascata a 9 ingressi e 24 uscite derivate con dip switch per selezionare il guadagno TV attivo o passivo.
Caratteristiche tecniche
• Banda satellite fino a 2300MHz.
• Alto livello di uscita per coprire lunghe distanze con i cavi (60m con cavo da 6,7mm).
• Ogni porta ha un LED che mostra la corretta ricezione dei comandi DiSEqC.
• Canale di ritorno incluso quando il guadagno TV è passivo (5-65MHz).
• Quando il guadagno TV è passivo, il prodotto è interamente alimentato dai ricevitori, l'alimentatore serve solo ad alimentare il guadagno TV attivo, gli altri amplificatori e gli LNB.
• Alimentatore esterno PSU1215TS (12V, 1,5A) con connettore Jack Maschio (2,1x5,5x12; interno positivo, esterno negativo) non incluso nell'imballo; per ottimizzare gli spazi installativi e ridurre il tempo per la manutenzione.
• Dimensioni ridotte grazie al sistema di commutazione a matrice, con i connettori su entrambi i lati.
• Facile da installare grazie alla colorazione standard degli ingressi
Codice: 287363
Ingressi: 8 SAT, 1 TV
Uscite: 8 SAT, 1 TV
Derivate: 24
SAT
Larghezza di banda SAT (MHz): 950-2300
Guadagno SAT (dB): -5/-1
Massimo livello uscita SAT (dBµV): 100
Perdita passaggio (dB): -1.5/-6
TV
Banda passante TV (MHz): TV attivo: 47-862; TV passivo: 5-862
Guadagno attivo TV (dB): -5
Guadagno passivo TV (dB): -25
Massimo livello uscita TV (dBµV): Attivo: 95
Perdita passaggio TV (dB): -3/-4.5
Canale di ritorno
Banda passante (MHz): TV passivo: 5-65
Consumo
Derivata (mA): 50
Assorbimento (mA): TV attivo: 160@12V; TV passivo interamente alimentato dal ricevitore
Corrente massima linea SAT (mA): TV passivo: 1500; TV attivo: 1340
Caratteristiche generali
Temperatura lavoro (°C): Da -10 a +55
Isolamento SAT-SAT (dB): >30
